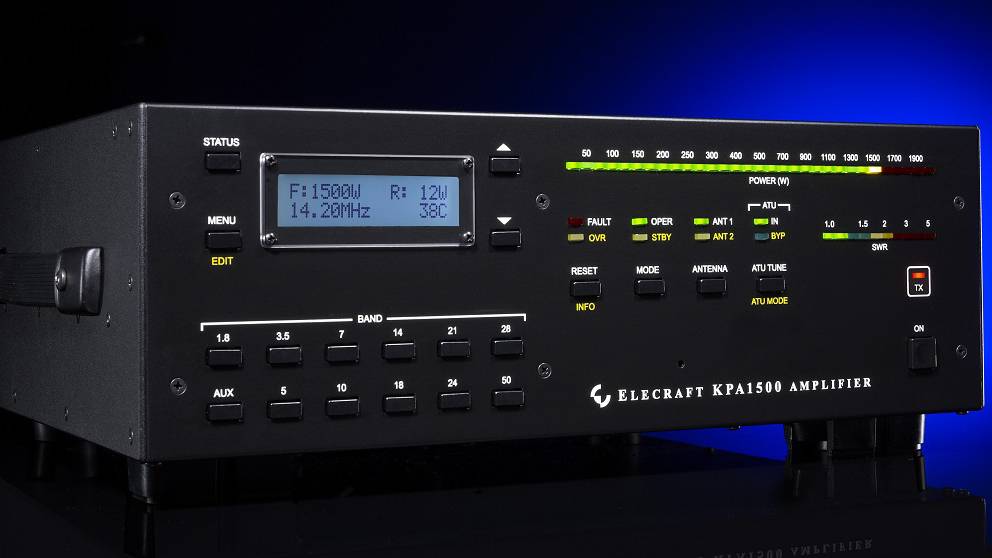

KPA1500功放的设计很紧凑,体积很小,不会占据您很大位置,而且其轻便的配套电源可以放在地板上或任何其他方便的位置。它的前面板可以显示出所有重要的参数,配有高对比度32字符的LCD和清楚的LED条。

它的后面板有一系列插孔和连接器,如下所述:

USB:提供用于KPA1500应用程序和其他基于计算机的程序的虚拟COM端口
Ethernet:适用于本地和远程操作的应用程序
PC Data:RS232端口,用于KPA1500实用程序和其他基于计算机的应用程序
TUNE:内置天线调谐器的输入信号,可以模拟ICOM自动天调
AUX:用于K3或K3S的15针插孔,用于增强模式操作,KPA1500与K3或K3S完全结合
KEY In:与收发信机一起使用,以便在收发信机进行发送时启用KPA1500进行发送,使KPA1500置于发送模式,5V 100mA信号,接地时功放处于发射状态。
ALC Out :向需要此功能的收发信机提供负向电压控制输出电平。Elecraft的收发信机无需此连线。
REM:用于远程操作12V输入信号,可控制功放的开关
Control:发射机与电源之间的控制信号
HV Supply:发射机的高压和电流母线
Ground:用于将KPA1500连接到其他外围设备和地
TX Sample:提供低电平的KPA1500 TX RF信号,用于采样
RF Input:连接到收发信机的射频输出

KPA1500的输出功率为1500W,有着快速、无声的二极管收发切换,内置天线调谐器,配有双天线插座,几乎与任何收发信机兼容,可工作于160-6米的波段。通过控制输入或RF感测,您可以快速的切换频带。它的保护和监控电路的延伸性和安全性很高,并且在没有复杂的继电器的情况下,就能够提供快速的QSK。其内部的ATU在全功率时即可处理负载SWR高达3:1。降低功率后可有更宽的匹配范围,包括待机模式下SWR最高达10:1。
